Mesin Las Pagar Ukuran Bukaan 50x200mm Tinggi Pagar 2.5m

Mesin Las Jaring Pagar Ukuran Bukaan 50x200mm Tinggi Pagar 2.5m

Pengenalan Mesin Las Jaring Pagar:

Mesin las jaring pagar ini dikembangkan dan diproduksi oleh tim teknis Tiongkok dan insinyur Eropa yang menggabungkan pengalaman penggunaan pelanggan. Seluruh lini produksi sangat canggih dan setiap sistem telah ditingkatkan secara besar-besaran.

Sistem pengumpanan kawat longitudinal sangat presisi, dan rentang panjangnya bisa 75-2500 mm, sistem penarik jaring, sistem pengangkut jaring, dan sistem pembengkok jaring dikontrol oleh motor servo yang berbeda, ini dapat sangat meningkatkan kecepatan produksi.

Sistem pembengkok mengadopsi mesin pembengkok berkecepatan tinggi, dan cetakan atas dan bawah bergerak secara bersamaan untuk produksi yang efisien.

Sistem penumpukan jaring mengadopsi sistem penumpukan robot cerdas. Keuntungannya adalah dapat menempatkan jaring secara akurat dan cepat sesuai urutan, mengurangi tenaga kerja dan menghemat biaya.

 Keunggulan Mesin Las Jaring Pagar:

1. Panjang jaring (tinggi pagar) dapat disesuaikan secara sewenang-wenang 1000-2500 mm.
2. Perangkat getar ditambahkan ke sistem pengumpanan kawat melintang untuk mencegah lilitan kawat.
3. Kawat longitudinal dan kawat melintang diposisikan secara presisi, panel jaring rata, lubang jaring standar.
4. Jarak kawat melintang disesuaikan melalui layar sentuh, ukuran jaring yang berbeda dapat diatur dalam jaring yang sama.
5. Cetakan atas dan bawah mesin pembengkok bergerak secara bersamaan untuk menghemat waktu.
6. Kita dapat dengan mudah menyesuaikan arus pengelasan saat kita perlu mengelas diameter kawat yang berbeda.
7. Kita dapat mengatur output dan menghentikan mesin secara otomatis setelah produksi jaring selesai.
8. Pengumpanan kawat, pengelasan jaring, pembengkokan jaring, penumpukan jaring berjalan bersama. Efisiensi produksi tinggi.
9. Sistem penumpukan jaring robot dapat menempatkan jaring secara akurat dan cepat, menghemat biaya tenaga kerja.

Detail Mesin Las Jaring Pagar:

1. Sistem pengumpanan kawat longitudinal adalah desain baru, yang dapat menempatkan kawat longitudinal dengan cepat dan akurat, alarm otomatis jika terjadi kegagalan. Kawat longitudinal dengan hopper pra-pembebanan. Yang dapat memuat 1500kg kawat.

2. Perangkat dorong kawat longitudinal ini dirancang khusus untuk membuat kawat longitudinal mencapai posisi yang ditentukan secara akurat dan memastikan bahwa standar grid tidak ada kesalahan.

3. Sambungan antara transformator pengelasan dan elektroda menggunakan blok tembaga alih-alih daun tembaga lunak, yang memiliki kualitas dan efek konduktif yang lebih baik.

4. Elektroda dan alas tembaga semuanya terbuat dari tembaga kromium tinggi (CuCrZr), yang merupakan bahan paduan khusus dengan ketahanan aus dan ketahanan suhu tinggi. Meningkatkan masa pakai elektroda.

5. Penarikan jaring berulang kali adalah untuk menarik kawat melintang yang dilas keluar dari grid sesuai dengan parameter yang diatur oleh program, dan sesuai dengan panjang jaring, dapat mewujudkan penarikan jaring berulang kali, sehingga seluruh jaring ditarik sepenuhnya. Perangkat penarikan jaring berulang kali terdiri dari rangka bawah penarik jaring, rangka penarik jaring bergerak, troli penarik jaring, dan tabung pendukung. Kedua sisi rangka dasar jaring kawat adalah rel pemandu rangka jaring kawat yang dapat digerakkan, dapat digerakkan 600mm menjauh dari mainframe, yang nyaman untuk pemeliharaan dan pengoperasian. Daya gerak rangka penarik jaring adalah silinder standar dengan diameter 50mm. Rangka penarik yang dapat digerakkan terdiri dari dua rangka pengelasan samping dan penyangga tengah. Dua set pengait pengunci pneumatik dipasang pada sambungan dengan mesin pengelasan untuk memastikan akurasi posisi rangka penarik jaring selama bekerja. Dua silinder dengan diameter 40mm. Ada satu set perangkat anti-kunci mekanis pada sambungan antara rangka bergerak dan rangka bawah untuk meningkatkan keselamatan operator. Dilengkapi dengan 6 set pengait penarik jaring pneumatik, satu set perangkat daya pengangkat balok pengambil, silinder gaya manual pengambil dengan diameter tipis 25mm, daya pengangkat pengambil adalah diameter 1 silinder. 6. Perangkat dorong jaring ini digunakan untuk mendorong panel jaring di bawah mesin pembengkok.

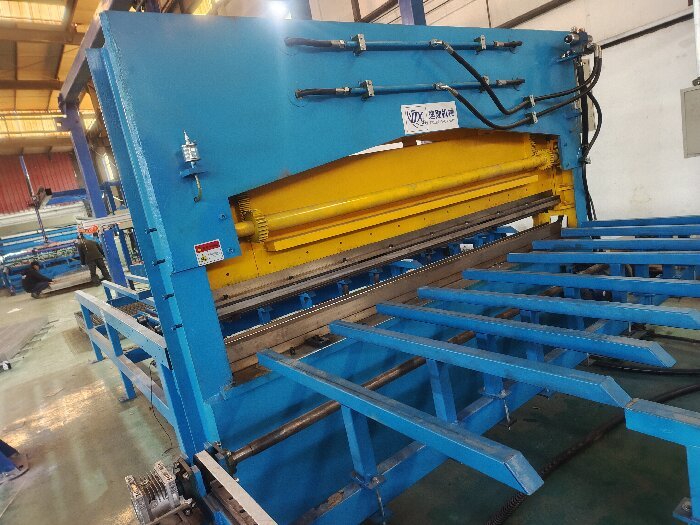

7. Mesin pembengkok ini dapat membengkokkan panel jaring secara otomatis secara online, menghemat tenaga kerja dan memberikan efisiensi tinggi.

8. Perangkat penarik jaring menarik keluar panel pagar 3D setelah dibengkokkan.9. Perangkat penumpuk jaring robot dapat menumpuk jaring pagar 3d dengan rapi secara akurat, memfasilitasi pengemasan dan mengurangi biaya tenaga kerja. Dapat secara cerdas menyesuaikan ketinggian penumpukan jaring.

10. Motor stepper menggerakkan perangkat tipe cakram untuk menjatuhkan kawat melintang secara otomatis. Perangkat penyimpanan kawat melintang memiliki kapasitas lebih besar dapat memuat maks 1,5 ton kawat. Hopper kawat melintang adalah perangkat pengumpanan yang meluruskan dan memotong batang baja dengan panjang tetap ke posisi elektroda pengelasan mesin las utama sesuai dengan kebutuhan pengelasan. Fitur terbesar dari hopper ini adalah dilengkapi dengan silo penyimpanan kawat melintang dan perangkat pengumpanan otomatis. Kapasitas penyimpanan sekitar 1,5 ton, yang mengurangi pengumpanan manual dan bahan sekunder serta meningkatkan efisiensi produksi.11. Hopper ini terdiri dari tangga platform, bin penyimpanan, dan hopper jatuh, yang dipasang pada rangka penarik jaring sirkulasi. Ada tangga di kedua sisi platform hopper untuk memudahkan pengoperasian. Bin penyimpanan dilengkapi dengan satu set rol bermotor magnetik. Saat berputar, batang baja diadsorpsi pada rol dan dikirim ke bin pengosongan dan penyimpanan. Bin penyimpanan material dilengkapi dengan sakelar deteksi posisi untuk mengontrol apakah material tambahan diperlukan sesuai dengan jumlah material yang disiapkan. Hopper jatuh menggunakan sheave berbentuk cakram untuk menahan kawat secara akurat, dan memberi makan setiap kawat melintang secara merata ke posisi pendorong satu per satu sesuai dengan kebutuhan pengelasan. Daya penahan kawat adalah motor stepper 13,5N.m.

12. Mesin las jaring pagar dilengkapi dengan kabinet kontrol utama independen dan konsol operasi. Menggunakan sistem kontrol terprogram PLC, antarmuka operasi layar sentuh. Pengoperasian mudah.Parameter Teknis Mesin Las Jaring Pagar:

ModelDX-2500A

Diameter kawat las

3-6mm

Jarak kawat longitudinal

4. Di pabrik, gudang, tempat parkir, dan tempat lain: Pagar pembatas dapat digunakan untuk melindungi dan mengamankan peralatan dan fasilitas. Misalnya, pagar isolasi gudang dapat digunakan untuk isolasi antara bagian dalam gudang bengkel dan kios pasar.

5. Tempat olahraga seperti stadion, lapangan basket, dan lapangan sepak bola: Jaring pagar lapangan basket memiliki karakteristik anti-penuaan, tahan korosi, permukaan datar, dan tidak mudah berubah bentuk akibat benturan gaya eksternal. Banyak digunakan di stadion, lapangan basket, dan lapangan sepak bola, dll.
6. Peternakan: Jaring kandang ternak dapat memainkan peran yang sangat efektif dalam melindungi dan memantau peternakan, mencegah hewan melarikan diri.

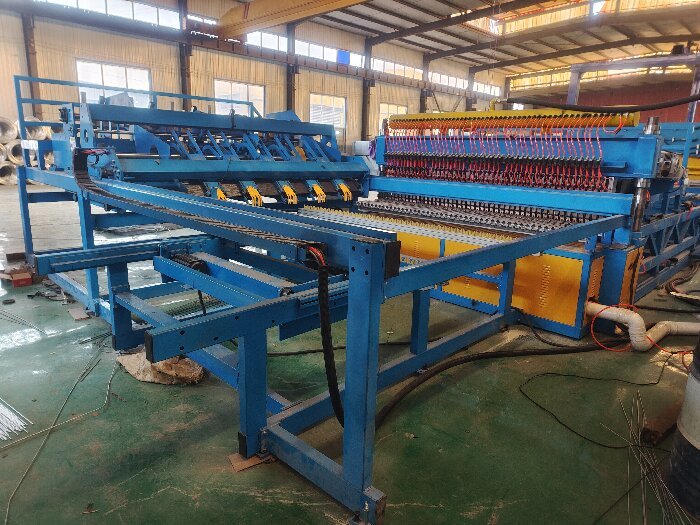

Foto Mesin Las Jaring Pagar:
