Jalur Produksi Pengelasan Jaring Pagar Tinggi 1530mm Ukuran Jaring 50x200mm

Jalur Produksi Pengelasan Jaring Pagar Tinggi 1530mm Ukuran Jaring 50x200mm

Pengantar Jalur Produksi Pengelasan Jaring Pagar

Jalur produksi mesin pengelasan jaring pagar 3D ini dikembangkan dan diproduksi oleh tim teknis Tiongkok dan insinyur Eropa yang dikombinasikan dengan pengalaman penggunaan pelanggan. Seluruh jalur produksi sangat canggih dan setiap sistem telah ditingkatkan secara besar-besaran.

Fitur Jalur Produksi Pengelasan Jaring Pagar

Unit pengumpanan kawat longitudinal otomatis

1. Perangkat penyimpanan kawat longitudinal, kapasitas kawat 1T.
2. Motor servo menghubungkan pengumpan kawat longitudinal melalui sabuk sinkron, menjamin pengumpanan yang akurat.
3. 21 detik dapat memberi makan 61 kawat longitudinal.
4. Motor servo mengontrol dorongan kawat longitudinal.

Unit pengumpanan kawat silang otomatis

1. Perangkat penyimpanan kawat silang, kapasitas kawat 1T.
2. Motor stepper mengontrol jatuhnya kawat silang.
3. Pengumpan kawat silang yang dirancang khusus, menjamin kawat silang lurus saat kawat silang jatuh.

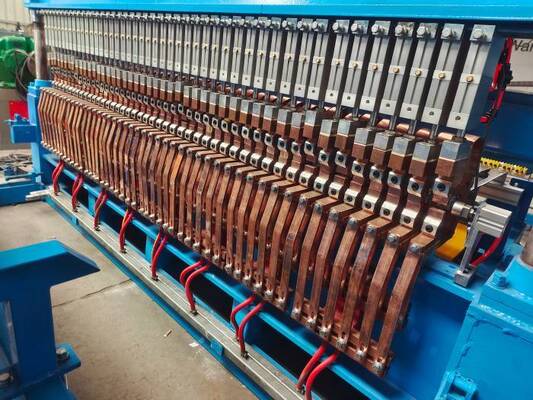

Mesin pengelasan jaring utama

1. Pengelasan kontrol silinder udara merek AirTAC (Taiwan China).
2. Basis elektroda atas dan basis elektroda bawah dicor secara integral dalam tembaga, tipe pendingin air.
3. Elektroda pengelasan: 30*30*30mm, penggunaan 6 sisi.
4. Transformator pengelasan pendingin air tipe cor.

Mobil penarik jaring

1. Mobil penarik jaring No.1 mengontrol penarikan jaring.
2. Mobil penarik jaring No.2 mengontrol pengumpanan jaring ke mesin pembengkok otomatis.
3. Motor servo menghubungkan mobil penarik jaring melalui sabuk sinkron, menjamin penarikan yang akurat.

Mesin pembengkok

1. Motor servo mengontrol pembengkokan jaring, kecepatannya jauh lebih cepat daripada pembengkokan hidrolik.
2. Kontrol inverter.
3. Kecepatan pembengkokan: 4 detik per waktu.
4. Cetakan pembengkok terbuat dari bahan W14Cr4VMnRE.

Unit penumpuk jaring

1. Setelah selesai pengelasan, unit penumpuk jaring akan menangkap dan mengangkat jaring dan menumpuk di troli secara otomatis.
2. Motor servo mengontrol pengangkatan jaring.
3. Motor servo mengontrol pergerakan keluar jaring.

Keunggulan Jalur Produksi Pengelasan Jaring Pagar

1. Panjang jaring (tinggi pagar) dapat disesuaikan secara sewenang-wenang 75-2500 mm.
2. Perangkat getaran ditambahkan ke sistem pengumpanan kawat silang untuk mencegah lilitan kawat.
3. Kawat longitudinal dan kawat silang diposisikan secara presisi, panel jaring rata, lubang jaring standar.
4. Jarak kawat silang disesuaikan melalui layar sentuh, ukuran jaring yang berbeda dapat diatur dalam jaring yang sama.
5. Cetakan atas dan bawah mesin pembengkok bergerak secara bersamaan untuk menghemat waktu.
6. Kita dapat dengan mudah menyesuaikan arus pengelasan saat kita perlu mengelas diameter kawat yang berbeda.
7. Sistem pengumpanan kawat longitudinal telah menambahkan hopper, yang dapat menampung 1 ton kawat.
8. Kita dapat mengatur output dan menghentikan mesin secara otomatis setelah produksi jaring selesai.
9. Pengumpanan kawat, pengelasan jaring, pembengkokan jaring, penumpukan jaring berjalan bersama. Efisiensi produksi tinggi.
10. Sistem penumpukan jaring robot dapat menempatkan jaring secara akurat dan cepat, menghemat biaya tenaga kerja.

Parameter Teknis Jalur Produksi Pengelasan Jaring Pagar

Aplikasi Jaring Pagar

Jaring pagar terutama digunakan dalam memberi makan ayam, bebek, angsa, kelinci, pagar kebun binatang, perlindungan mesin dan peralatan, pagar pembatas jalan raya, pagar olahraga, perlindungan sabuk hijau jalan, penyimpanan, keamanan dan bahan penguat, pagar lapangan olahraga, taman.

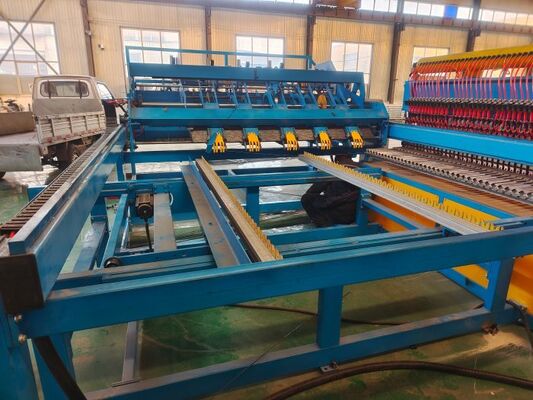

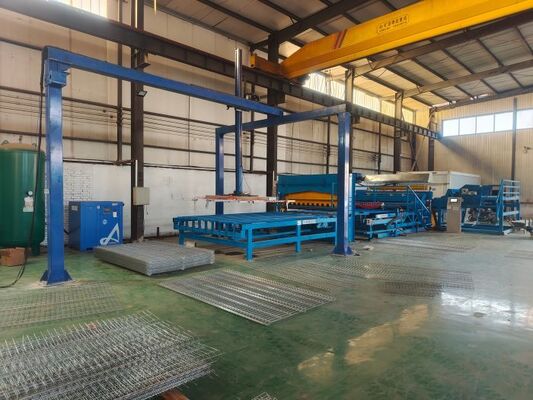

Foto Jalur Produksi Pengelasan Jaring Pagar
